Existen muchos tipos de limas de acero, incluyendo limas de ajuste, limas de sierra, limas de conformación, limas de formas especiales, limas de relojería, limas especiales de relojería y limas para madera. Sus métodos de prueba de dureza cumplen principalmente con la norma internacional ISO 234-2:1982 Limas y escofinas de acero - Parte 2: Características de corte.
La norma internacional especifica dos métodos de ensayo: el método de dureza Rockwell y el método de dureza Vickers.

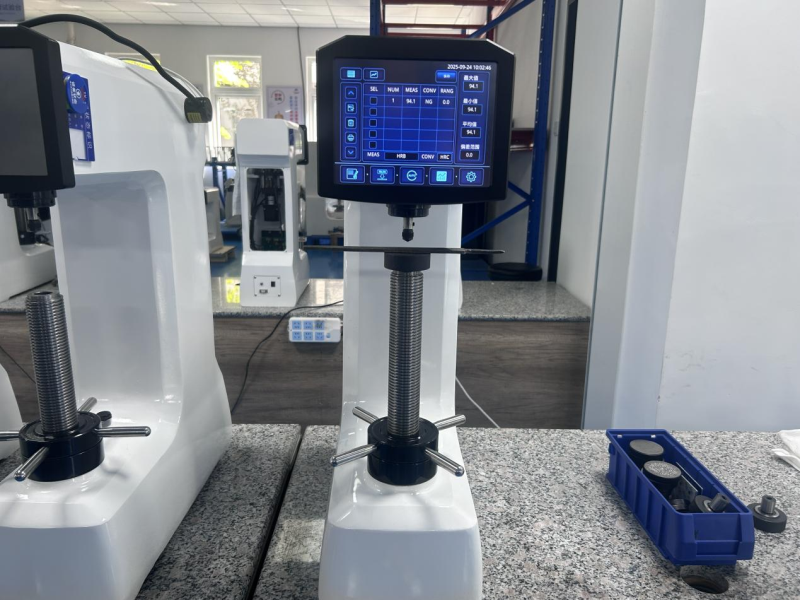

1. Para el método de dureza Rockwell, generalmente se utiliza la escala Rockwell C (HRC), y el requisito de dureza suele ser superior a 62 HRC. Cuando la dureza es relativamente alta, también se puede utilizar la escala Rockwell A (HRA) para la prueba, y el valor de dureza se obtiene mediante conversión. La dureza del mango de la lima (el área que representa tres quintas partes de la longitud total desde la punta del mango) no debe ser superior a 38 HRC, y la dureza de la lima de madera no debe ser inferior a 20 HRC.
2. También se puede utilizar el durómetro Vickers para realizar la prueba, y el valor de dureza correspondiente se obtendrá mediante conversión después de la prueba. La dureza Vickers es adecuada para probar limas de acero con capas delgadas o después de un tratamiento superficial. Para limas de acero tratadas con tratamiento térmico superficial o tratamiento térmico químico, su dureza se debe probar en la superficie lisa, a una distancia de 5 a 10 mm del último corte de la lima.

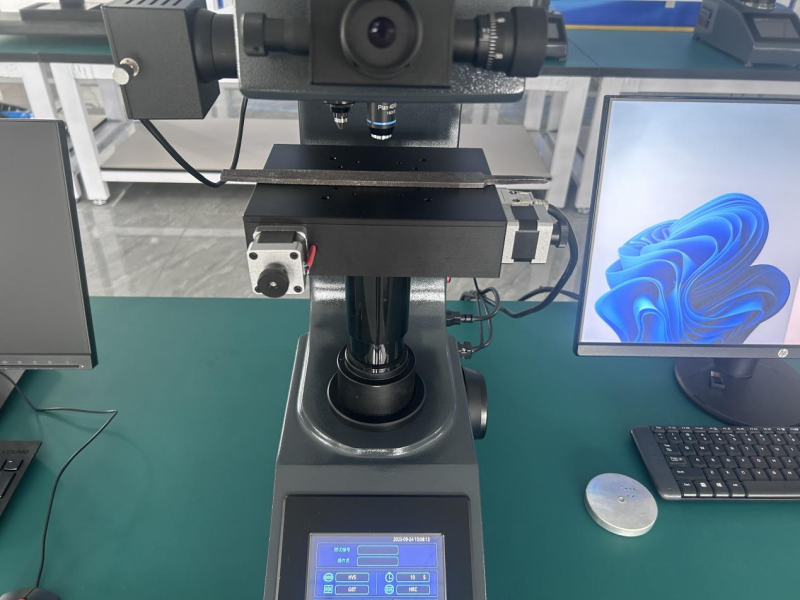

La dureza de la punta del diente debe estar entre 55 HRC y 58 HRC, lo que permite realizar la prueba mediante el método de dureza Vickers. Si se dispone de una posición adecuada, la pieza puede colocarse directamente en el banco del durómetro Vickers para su ensayo. Sin embargo, la mayoría de las piezas no pueden medirse directamente; en estos casos, es necesario preparar muestras. El proceso de preparación de muestras incluye el uso de una máquina de corte metalográfico, una máquina de pulido y rectificado metalográfico y una prensa de montaje metalográfico. Posteriormente, las muestras preparadas se colocan en el banco del durómetro Vickers para su ensayo.
Cabe señalar que la prueba de dureza del mango de la lima solo puede realizarse cuando la superficie haya sido tratada para cumplir con las condiciones de la prueba; salvo lo dispuesto en esta norma, la prueba de dureza de las limas de acero también deberá cumplir con las disposiciones de las normas ISO 6508 e ISO 6507-1.
Fecha de publicación: 24 de septiembre de 2025
